Как работает автоинвентаризация: кейсы управления данными об оборудовании

Для поддержки CMDB в актуальном состоянии в Naumen BSM реализован автодискаверинг. В статье на примерах разберем, как это реализуется в зонтичном мониторинге.

Как выполняется автоинвентаризация в зонтичном мониторинге

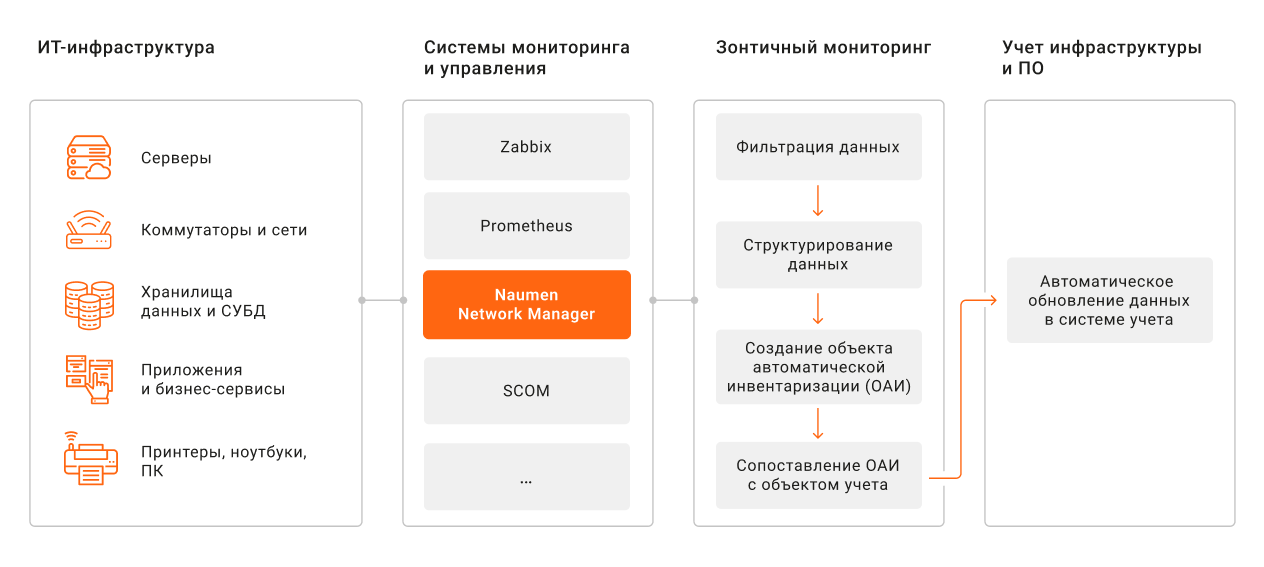

Один из ключевых принципов зонтичного мониторинга — аккумуляция «сырых» данных из внешних источников. Например, системы инфраструктурного (корневого) мониторинга поставляют в решение Naumen BSM данные об объектах мониторинга, событиях и метриках. После обработки данные поступают в систему учета инфраструктуры. Этот процесс называется автоинвентаризация.

Каждая система мониторинга отслеживает реально существующее оборудование или сущности. Их представление в Naumen BSM называют объектом автоматической инвентаризации (ОАИ).

Кейс 1. Сопоставление ОАИ и КЕ

В Naumen BSM из внешнего источника поступает информация об оборудовании. На основе этих данных создаются ОАИ. Далее ОАИ сопоставляются с конфигурационными единицами (КЕ) — виртуальным представлением конкретного физического устройства в системе автоматизации.

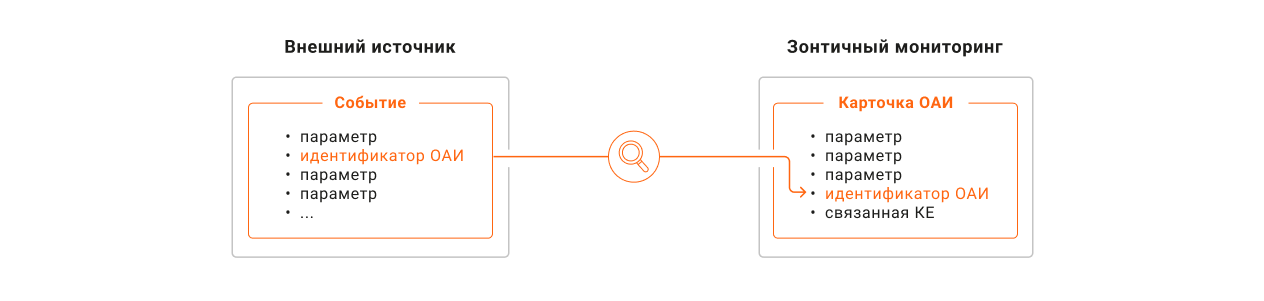

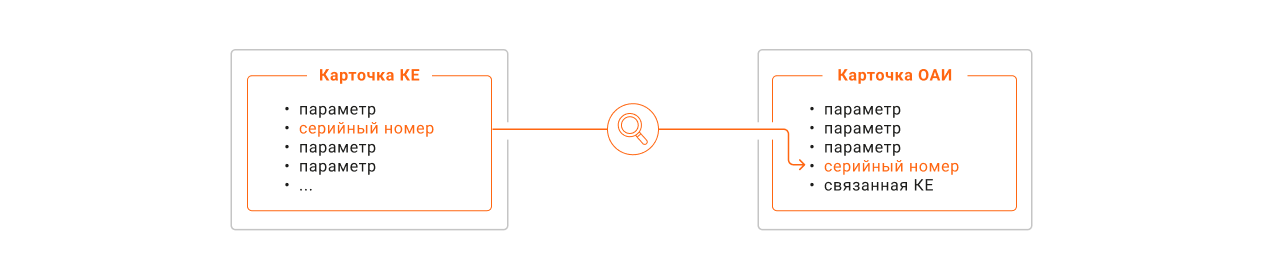

Как это происходит. Обычно сопоставляется серийный номер, IP-адрес и (или) наименование. Когда приходит ОАИ, система смотрит значения этих атрибутов и ищет аналогичные КЕ.

Кейс 2. Создание КЕ по данным из внешнего источника

Бывает, система не может сопоставить ОАИ и КЕ, поскольку в зонтичном мониторинге отсутствуют данные о соответствующем оборудовании. Например, если в инфраструктуре используется новое оборудование, не внесенное в CMDB в системе учета. В таком случае Naumen BSM запускает механизм создания конфигурационной единицы на основании данных ОАИ.

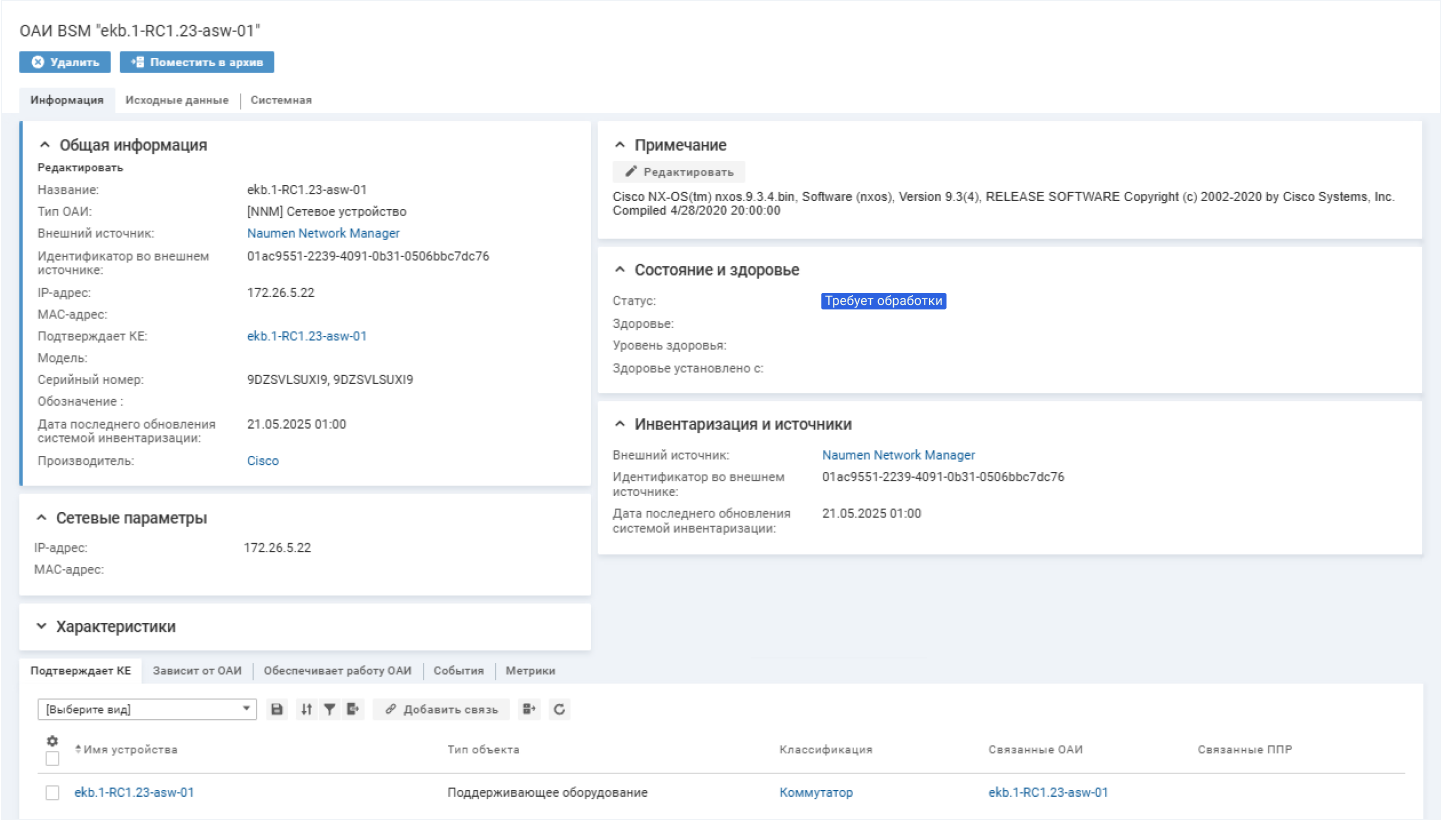

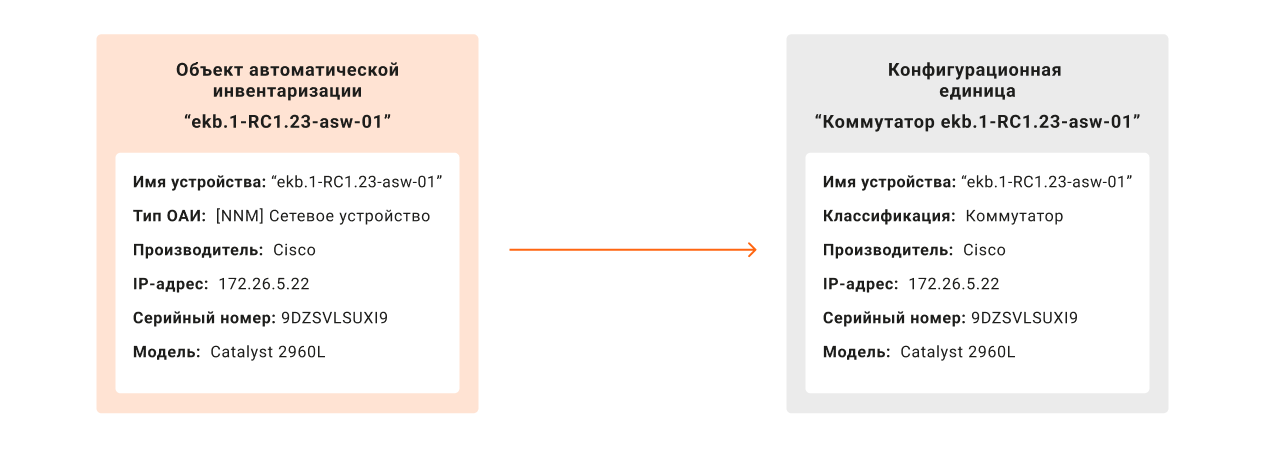

Как это происходит. В ОАИ заполнены различные параметры оборудования — от имени устройства до IP-адреса. Эти данные поступают из внешнего источника. Система зонтичного мониторинга создает КЕ, при этом использует данные из ОАИ, а также определяет классификацию устройства.

Кейс 3. Нехватка данных из внешнего источника

Если для ОАИ используется обобщение тип ОАИ «Сетевое устройство», то в КЕ важно указать классификацию устройства, например, «Коммутатор». В зонтичном мониторинге предусмотрены различные правила и механизмы, которые позволяют определить и заполнить нужные атрибуты.

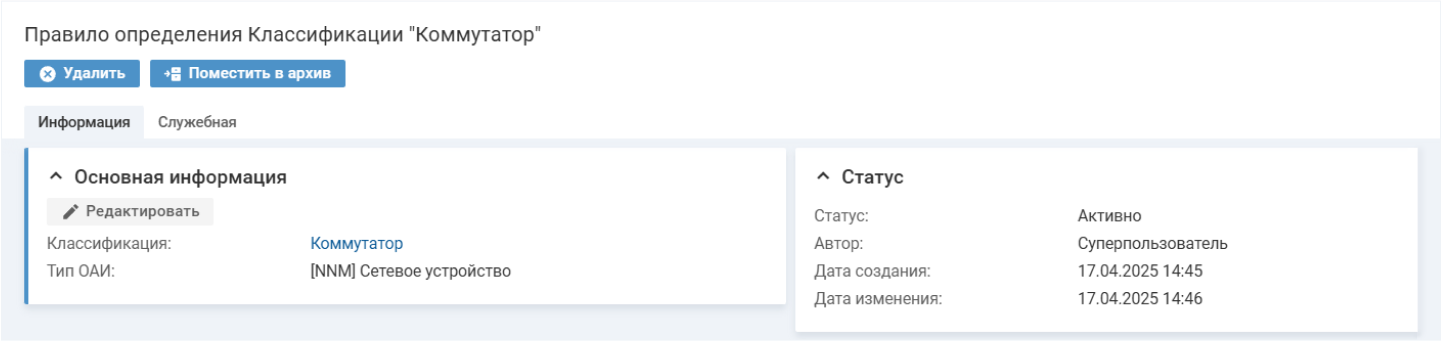

Как система определяет классификацию. Если информации о модели нет, то используются правила определения классификации. В ОАИ всегда заполнен атрибут «Тип ОАИ». Пользователь настраивает правило определения классификации устройства в зависимости от значения этого атрибута. И система, опираясь на это правило, определяет, какая классификация КЕ соответствует определенному типу ОАИ.

Кейс 4. КЕ соответствует несколько ОАИ

Допустим, одно и то же устройство контролируют несколько систем корневого мониторинга. Каждая из этих систем поставляет в Naumen BSM информацию об оборудовании, на основании которой формируется ОАИ. Соответственно, сколько внешних источников данных, столько создается ОАИ, связанных с одним объектом мониторинга. Параметры этих ОАИ могут отличаться, так как разные системы по-своему определяют атрибуты, например, тип устройства.

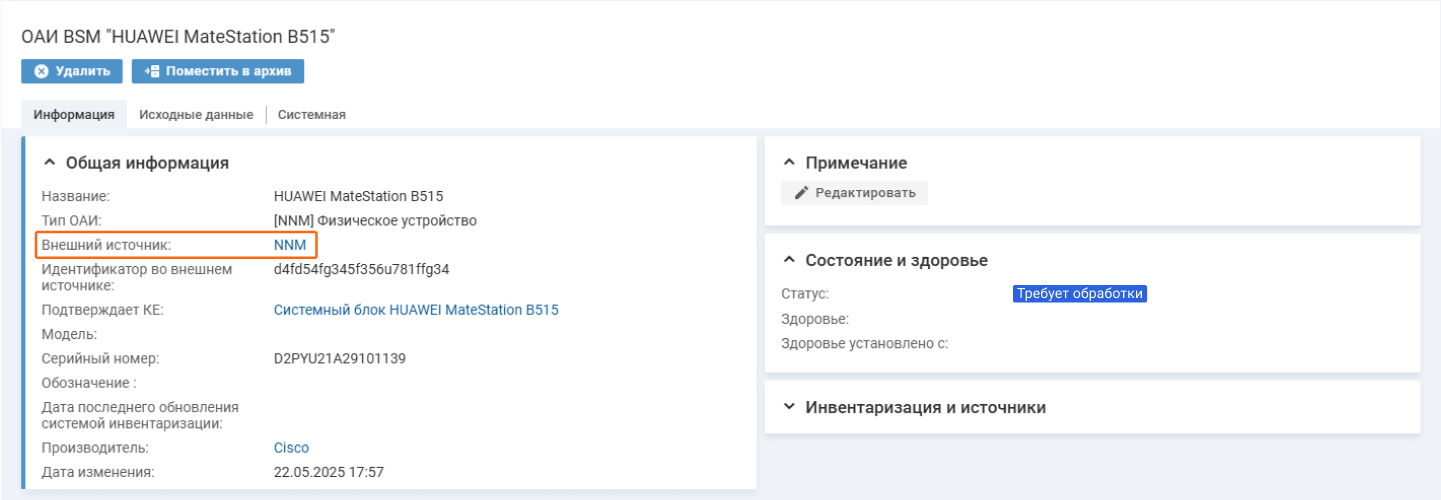

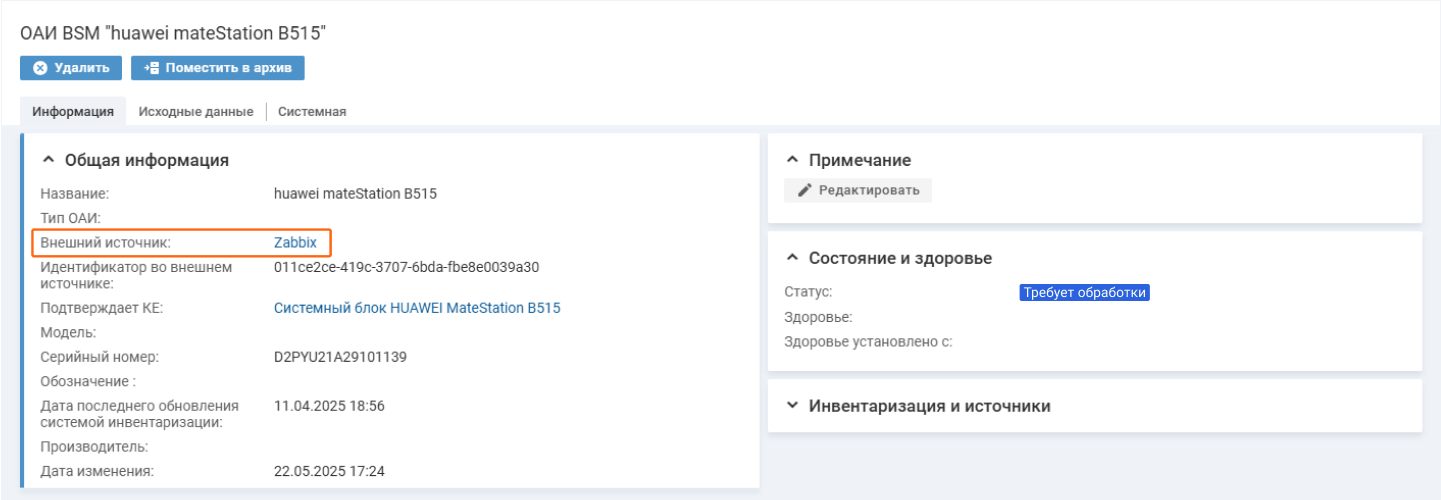

Например, состояние системного блока контролируют Zabbix и Naumen Network Manager. В Naumen BSM создается две ОАИ на основании данных из этих систем. После сопоставления обе ОАИ связываются с нужной КЕ.

Зонтичной системе нужно понять, данные из какой ОАИ нужно использовать для заполнения КЕ. Особенно в ситуации, если значения одних и тех же параметров из разных систем расходятся. Для этого в Naumen BSM предусмотрены правила определения весов атрибутов. С помощью правил можно установить разные веса — приоритеты, к данным из разных источников.

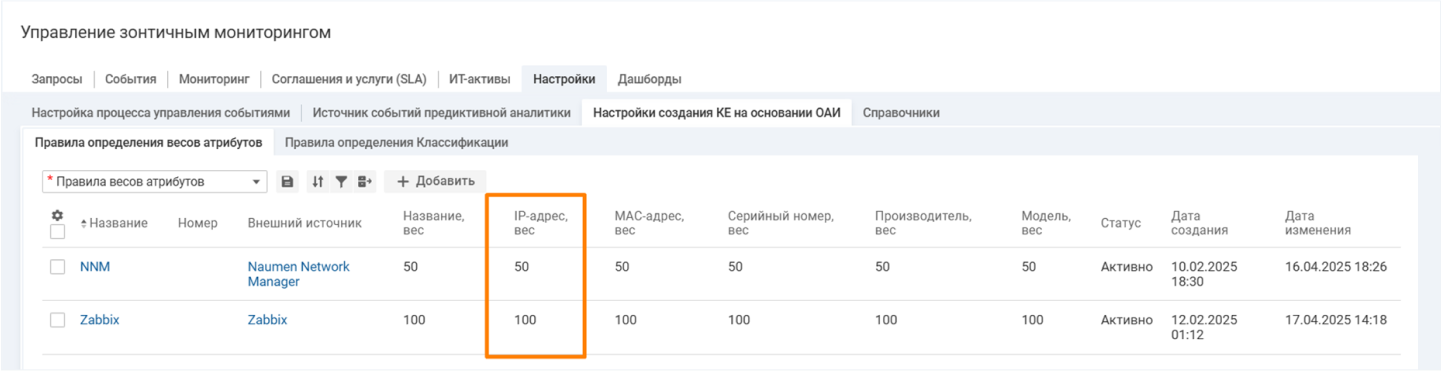

Например, Zabbix определяет один IP-адрес устройства, а Naumen Network Manager — другой. При этом вес параметра «IP-адрес», полученного из Zabbix, равен 100. Это выше, чем вес этого же параметра в Naumen Network Manager. Значит, в КЕ будет внесена информация из Zabbix.

К итогам

Naumen BSM автоматически аккумулирует данные из различных систем корневого мониторинга. После обработки происходит актуализация информации в базе данных конфигурационных единиц, которая может вестись в различных системах учета. Таким образом, выполняется автоинвентаризация, и информация об оборудовании своевременно наполняет CMDB.
